高周波模具制作工藝比較復雜，不僅僅在于塑形，還要求模具表面的平整度極高，使高周波模具與焊接設備的工作臺保持平衡，讓高周波電流均勻釋放。高周波模具制作流程：依據產品工藝要求設計-挑選合適的材料-模具材料粗加工-車床/銑床/加工中心雕刻-測頻平整度。

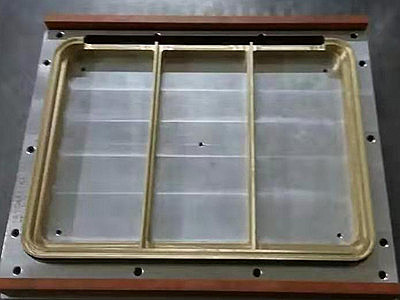

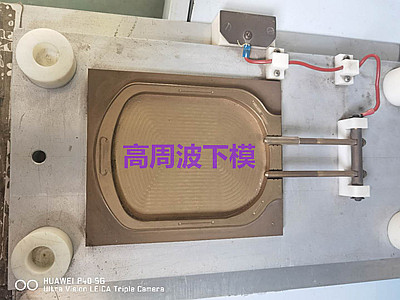

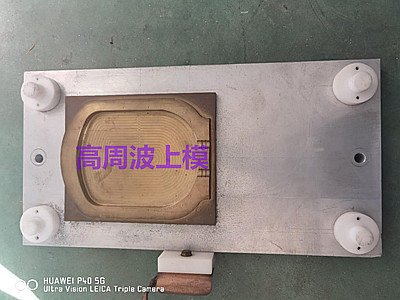

高周波模具常見有單面模具及上工裝和下工裝組合稱為上下高周波模具。

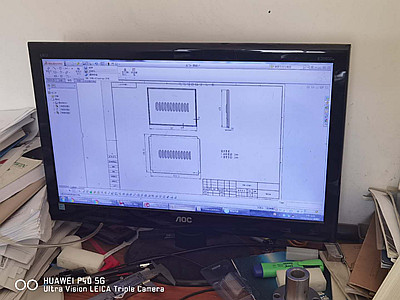

1、依據產品加工尺寸及生產工藝量身設計，專業高周波模具模擬設計，配合高周波功率及設備機型要求定制。

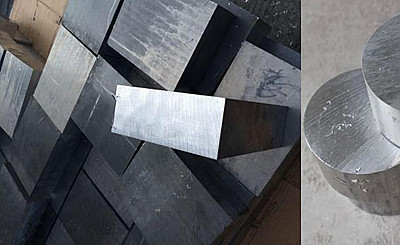

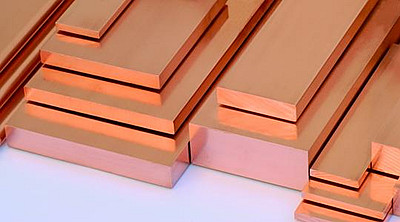

2、挑選高周波模具材料（常用銅材和鋁材），銅材建議選黃銅，硬度強；鋁材選6061或者7075航空鋁，尺寸按照設計圖紙大小來切割。

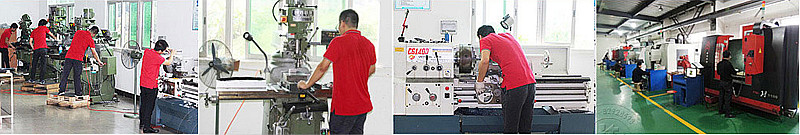

3、粗加工過程中依據設計圖紙形狀選擇加工設備，常見粗加工設備有車床/銑床等。方形模具用銑床，圓形模具用車床。
4、粗加工完成金屬板材再經過CNC精雕設備加工完成，保持模具表面的平整度要求。
5、精加工完成的模具經過三坐標檢測模具的平衡度，確保模具誤差控制在0.5mm以?xún)取?/span>
