高頻裁斷機依據TPU膠膜/PVC夾網布/PETG吸塑/APET泡殼紙卡熱合+裁切一次性完成工藝的要求設計C型式四工位自動轉盤式結構；設備運轉過程：人工擺料-自動旋轉-自動熱合-自動裁斷-人工提料/自動吸盤提料等操作方式可依據用戶需求量身定制；配合專用的高周波熔斷模具操作方便簡單，時間和電流可自行調節滿足產品工藝需求。

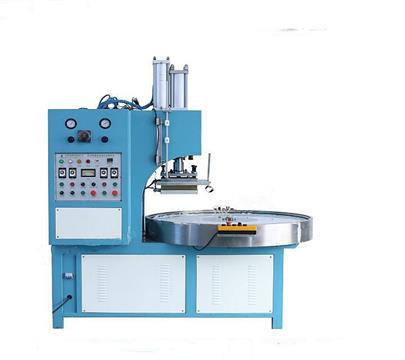

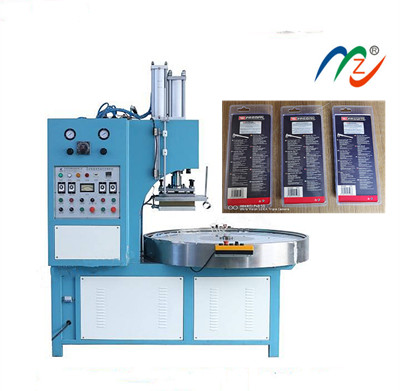

高頻裁斷機JD-8000AGR/JD-10000AGR
1、通過歐盟CE認證，安全、可靠
2、抗干擾電磁泄露符合行業標準
3、中封電磁閥控制增壓缸更安全
4、自動過流保護+5557火花保護
5、熔接+裁斷一次性完成，熔斷壓力可調節
6、四工位自動轉盤,操作更加方便
設備運用：

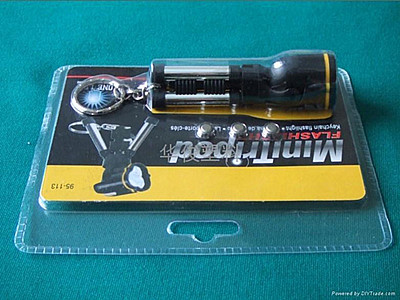

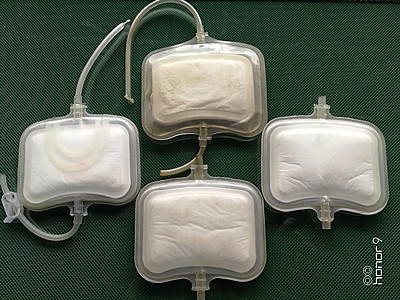

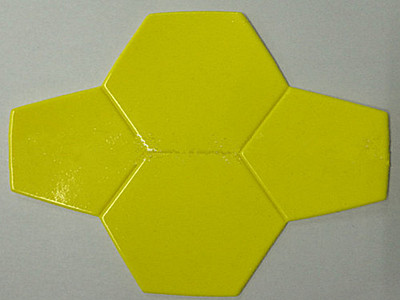

適用于TPU膠膜、PVC夾網布、PETG吸塑、APET泡殼及吸塑紙卡熱合封口+裁斷一次性完成工藝如血壓計袋、熱水袋、冰墊、吸塑泡殼、吸塑紙卡、牙刷包裝、化妝品包裝、日用品包裝等。
高頻裁斷機工作原理：
被加工的PETG、APET、TPU膠膜及PVC夾網布在電磁場上、下電極之間相互摩擦生熱使塑膠分子瞬間發生極性化現象，配合相應高周波熔斷模具加上一定壓力使產品瞬間熔接+裁斷一次完成的工藝。
設備型號 | JD-8000AGR JD-10000AGR | 設備功率 | 8KW 10KW |
高壓輸入 | 13KVA 16KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動+增壓 |
電子管型號 | 7T69RB E3069RB | 機械活動行程 | 200mm |
上壓板尺寸 | 350*500mm | 工作臺尺寸 | 400*600mm |
設備外觀尺寸 | 1900*1000*1850mm | 設備重量 | 2000KG |
1、高頻頻率27.12MHz，符合行業標準
2、四工位自動轉盤式操作，定位方便簡單
3、增壓缸水平板設計嵌入式焊接工藝，結構可靠
4、雙導柱加粗結構，壓力均勻可靠
5、無極加溫系統，更適合吸塑泡殼產品工藝
6、二次增壓壓力可達20T，壓力可調
高周波熔斷機主要配置：
1、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因導致的打火能瞬間切斷高壓從而有效地保護高頻模具的燒壞。
2、電子管
精選7T69RB或E3069RB（錦州華光）電子管品牌，同時可根據客戶要求采用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、效率高故障低、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
5、增壓缸
采用東莞玖隆增壓缸系統，增壓行程可控制，壓力根據工作臺面、模具大小可定制。
